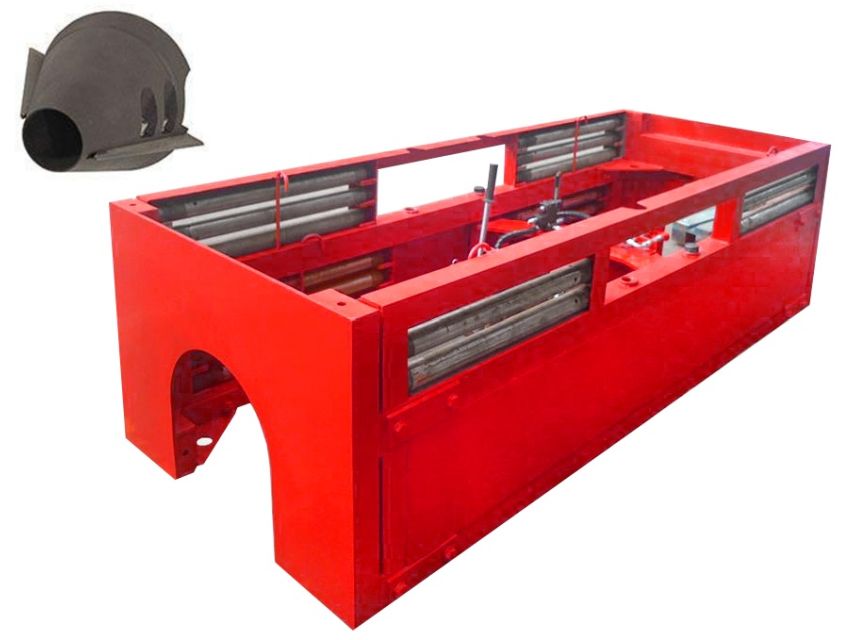

Установка санации и прокола грунта УНП-40Б

Установка санации и прокола грунта УНП-40Б предназначена для ремонта действующих трубопроводов с разрушением и без разрушения старой трубы, а также для бестраншейной прокладки в грунте (водопровод; канализация; газопровод; электрический кабель икабель связи; оптико-волоконные сети; футляры для всех типов инженерных коммуникаций) методом прокола в грунтах 1-3 категории под автодорогами, трамвайными путями, железнодорожными насыпями, естественными препятствиями и т.п. с последующей протяжкой кабеля, трубы из ПНД или металла.

ОСОБЕННОСТИ:

Управление установкой УНП-40Б осуществляется при помощи блока гидроуправления, размещенного на раме. Установка может работать при относительной влажности воздуха до 100%. Источником энергии может служить гидравлическая маслостанция типа НСД-2-40, либо гидросистема любой строительно-дорожной техники (трактора, экскаваторы и т.п.).

В процессе выполнения работ предусматривается использование высокоточной системы локации для обеспечения направленного движения как в плане, так и в профиле. По заказу клиента, установка УНП-40Б комплектуется высококачественной системой навигации отечественного производства. Максимальная рабочая глубина зонда — 50 метров. Максимальное удаление зонда от установки — 1200 м.

ПРИНЦИП РАБОТЫ:

1. Установка управляемого прокола грунта размещается в котловане и закрепляется с помощью анкеров. На пилотную буровую штангу с установленным зондом для системы локации устанавливается специальный скошенный наконечник, обеспечивающий прямолинейность траектории движения.
2. Буровые штанги вдавливаются в грунт с одновременным их вращением, образуя пилотную скважину. В случае необходимости изменения траектории движения пилотной штанги, с помощью системы локации определяется требуемое направление, скошенный наконечник позиционируется в нужном положении, и производится вдавливание штанг в грунт без их пороворота.
3. После выхода буровых штанг в приемном котловане, штанга с зондом скручивается. Устанавливается расширитель требуемого диаметра. Скважина расширяется путем протягивания обратным усилием расширителя. Уплотняя почву, расширитель увеличивает диаметр скважины. Через специальный захват закрепляется и протягивается прокладываемая труба. Внутри установки имеется специальное переднее пространство, куда затягивается расширитель, захват и передний край трубы, для создания возможности дальнейшей работы с ней.
