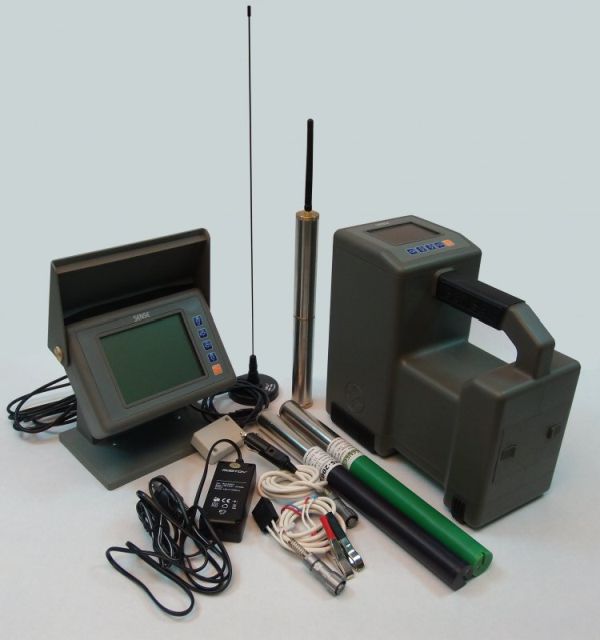

Система локации SNS-200PROn

Системы локации SNS применяются при выполнении работ по бестраншейной прокладке инженерных коммуникаций для определения и отслеживания местоположения зонда, установленного в буровой головке. Представленные системы локации (SNS 300 и SNS-200PROn) совместимы с установками горизонтально-направленного бурения (ГНБ) и управляемого прокола грунта.

Системы локации для ГНБ предназначены для преодоления встречающихся на пути подземных инженерных коммуникаций без их повреждения. Это оборудование, благодаря чувствительности, эффективно выявляет находящиеся под землей объекты – газо-, нефте-, водопроводы, телефонные и Интернет кабели, коллекторы – на значительном расстоянии. Простота конструкции позволяет быстро освоить принцип работы оборудования.

ЗАДАЧИ, РЕШАЕМЫЕ СИСТЕМАМИ ЛОКАЦИИ SNS

• Непрерывное отображение на интегрированном ЖК мониторе информации о пространственном положении зонда.
• Излучение зондом, помещенным в буровую головку, электромагнитного поля, принимаемого приемниками SNS 300 (или SNS-200PROn). Передаваемая информация содержит:
  • угол наклона буровой головки;
  • температурный режим;
  • уровень заряда питающих батарей;
  • угол завала и расположение по отношению к буровой установке.
• Передача данных на пульт мастера одним из двух способов: непосредственно, если расстояние не превышает 0,5 км, при большей дистанции – через цепь ретрансляторов.
• Функционирование в течение 10 часов от одного комплекта из шести батарей LR14 типа «С». Температура окружающего воздуха должна находиться в пределах от -20 до +30°C;
• Дублирование основной информации от навигационного приемника на графическом мониторе;
• Связь по радиоканалу с навигационным приемником.

Расстояние действия систем локации для установок ГНБ и управляемого прокола грунта от 15 м, в зависимости от типа зонда.
