КЗП-ИЗ Аппаратура контроля заполнения путей

Аппаратура КЗП-ИЗ предназначена для работы при автономной тяге (при отсутствии электротяги) на участках без устройств рельсовых цепей.

Аппаратура определяет расстояние до отцепа в диапазоне от 0 до 450 м.

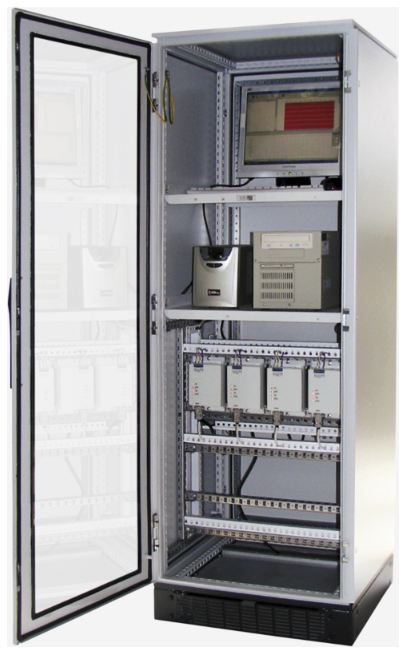

Сбор информации о расстояниях осуществляется путем опроса комплексом УК-КЗП (комплекс управляющий контролем заполнения путей) блоков импульсного зондирования пути БИЗП, устанавливаемых в начале каждого пути подгорочного парка.

В зависимости от количества подключаемых блоков БИЗП комплекс УК-КЗП имеет исполнения в соответствии с таблицей.

комплекс УК-КЗП — 300 ВА;Мощность, потребляемая аппаратурой от источника электропитания переменного тока (220 ± 22) В частотой (50 ± 1) Гц, не более:

• блок БИЗП — 150 ВА.

Габаритные размеры не более:

• комплекса УК-КЗП — 1800x600x600 мм;
• блока БИЗП — 410x225x150 мм.

Масса не более:

• комплекса УК-КЗП (без ЗИП) — 150 кг;
• блока БИЗП (без комплекта монтажных частей) — 15 кг.

Рабочие условия применения:

• температура окружающего воздуха от минус 60 до плюс 55 °С (на поле) и от плюс 15 до плюс 35 °С (на посту);
• относительная влажность воздуха до 100 % при температуре плюс 25 °С (на поле);
• атмосферное давление от 84 до 106,7 кПа;
• напряжение питания (220 ± 22) В частотой (50 ± 1) Гц;
• сопротивление балласта не менее 0,3 Ом x км;
• сопротивление рельсовой линии не более 0,5 Ом/км.

Погрешность в рабочих условиях применения для расстояний в диапазоне от 0 до 50 м не более ±20 м, для расстояний в диапазоне от 50 до 450 м не более ±(0,075*y+10) м, где y — расстояние до отцепа, для вагонов любой весовой категории.
Период обновления информации о заполнении путей не более 2 с.
