Прогрузка автоматов УПА-20

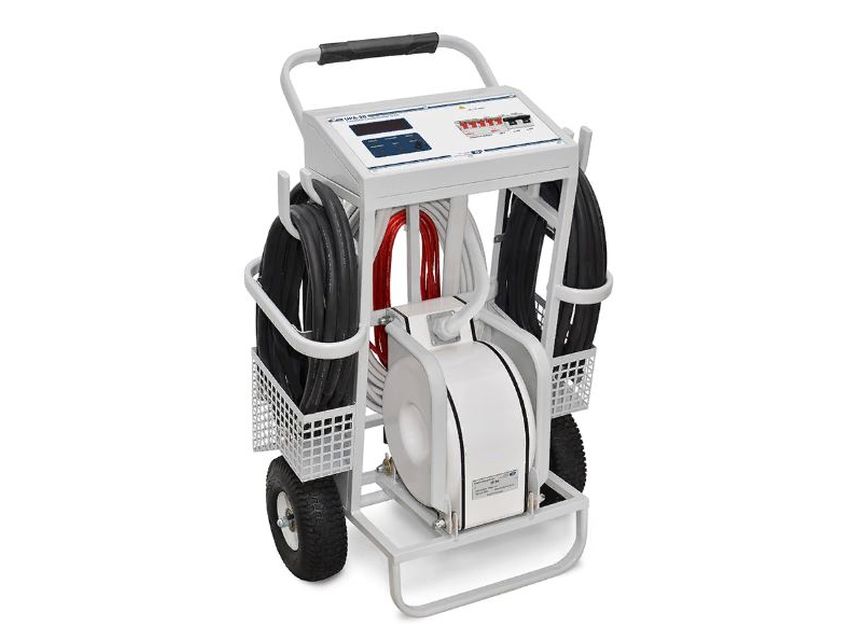

Устройство прогрузки автоматических выключателей УПА-20 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.
УПА-20 является мобильным оборудованием.
Принцип действия УПА-20 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.
- Технические данные:
Параметр Значение Диапазон генерации и измерения силы переменного тока в режиме «кА», кА • на 1 витке 3 – 20 • на 2 витках 1,5 – 10 • на 3 витках 1 – 6,67 • на 4 витках 0,75 – 5 • на 5 витках 0,6 – 4 Диапазон генерации и измерения силы переменного тока в режиме «А», А • на 1 витке 200 – 4000 • на 2 витках 100 – 2000 • на 3 витках 66,7 – 1333 • на 4 витках 50 – 1000 • на 5 витках 40 – 800 Основная приведенная погрешность измерения силы переменного тока*, % ± 3 Погрешность измерения длительности протекания тока и времени отключения*: • 50 мс – 990 мс, мс ± 20 • 1 с – 7200 с, % ± 3 Время непрерывной работы при максимальном токе, не менее, с 30 Напряжение питающей сети, В 230/400 ± 10 % Частота питающей сети, Гц 50±1 Потребляемая мощность, кВ•А, не более 80 Масса блока управления, кг, не более 110 Масса источника тока, кг, не более 57 Масса гибкой шины (длиной 1м сечением 110 мм2), кг, не более 1,3 Габаритные размеры блока управления, Ш×В×Г, мм, не более 680×985×480 Габаритные размеры источника тока, Ш×В×Г, мм, не более 185×305×360 Средний срок службы, лет 10 * - УПА 3, 6, 10, 16, 20 изготовлено и принято в соответствии с действующими техническими условиями ТУ У 29.7-32868970-001:2010 и признано годным к эксплуатации;
** - погрешность измерения нормируется при работе с РНО. - Условия эксплуатации:
Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
Параметр Значение Температура окружающей среды, ° С от +10 до +35 Относительная влажность, %, не более 80 при температуре +20° С Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)
