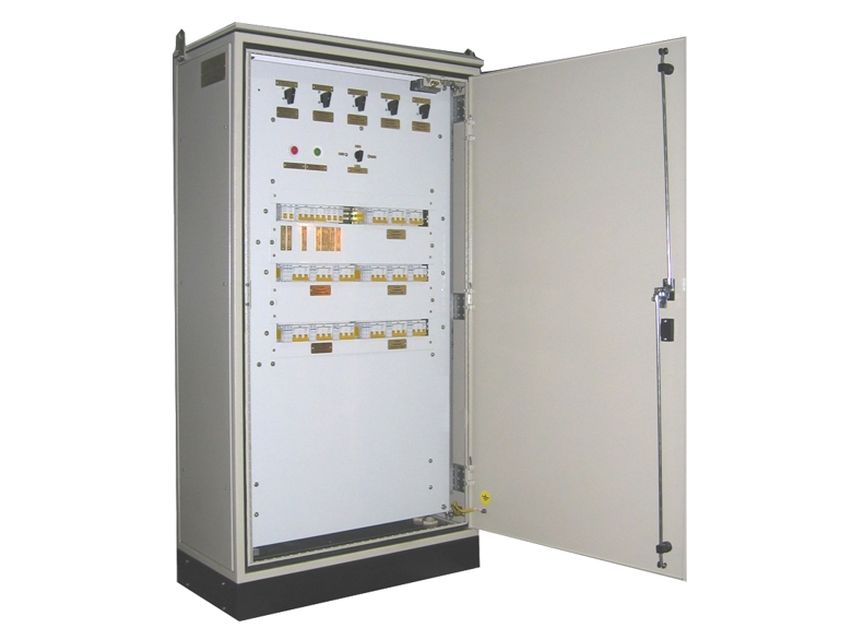

Шкаф типа ШАОТ-ДЦ

Наименование параметра

Значение

 Номинальное напряжение, В

380

 Напряжение цепей управления, В

220

 Частота питающей сети, Гц

50

   Напряжение оперативных цепей

   постоянного тока, В

220

   Номинальный ток, А

125

 Система заземления

TN-S

   Сопротивление изоляции

   электрически независимых цепей

не менее 10 МОм

 Климатическое исполнение

УХЛ 1

 Стойкость к воздействию механических факторов, по ГОСТ 17156.1-90

М39

 Степень защиты, по ГОСТ 14254

IP 54

  Габаритные размеры, мм:

 -Высота

 -Ширина

 -Глубина

1900

800

400

 Масса, кг не более:

150

 Условия эксплуатации

Размещение – открытые площадки; Рабочая температура окружающего воздуха- от 40 до +40 ⁰С;

Относительная влажность при 25⁰С- не более 80%;

Высота установки над уровнем моря – до 1000м;

Окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
