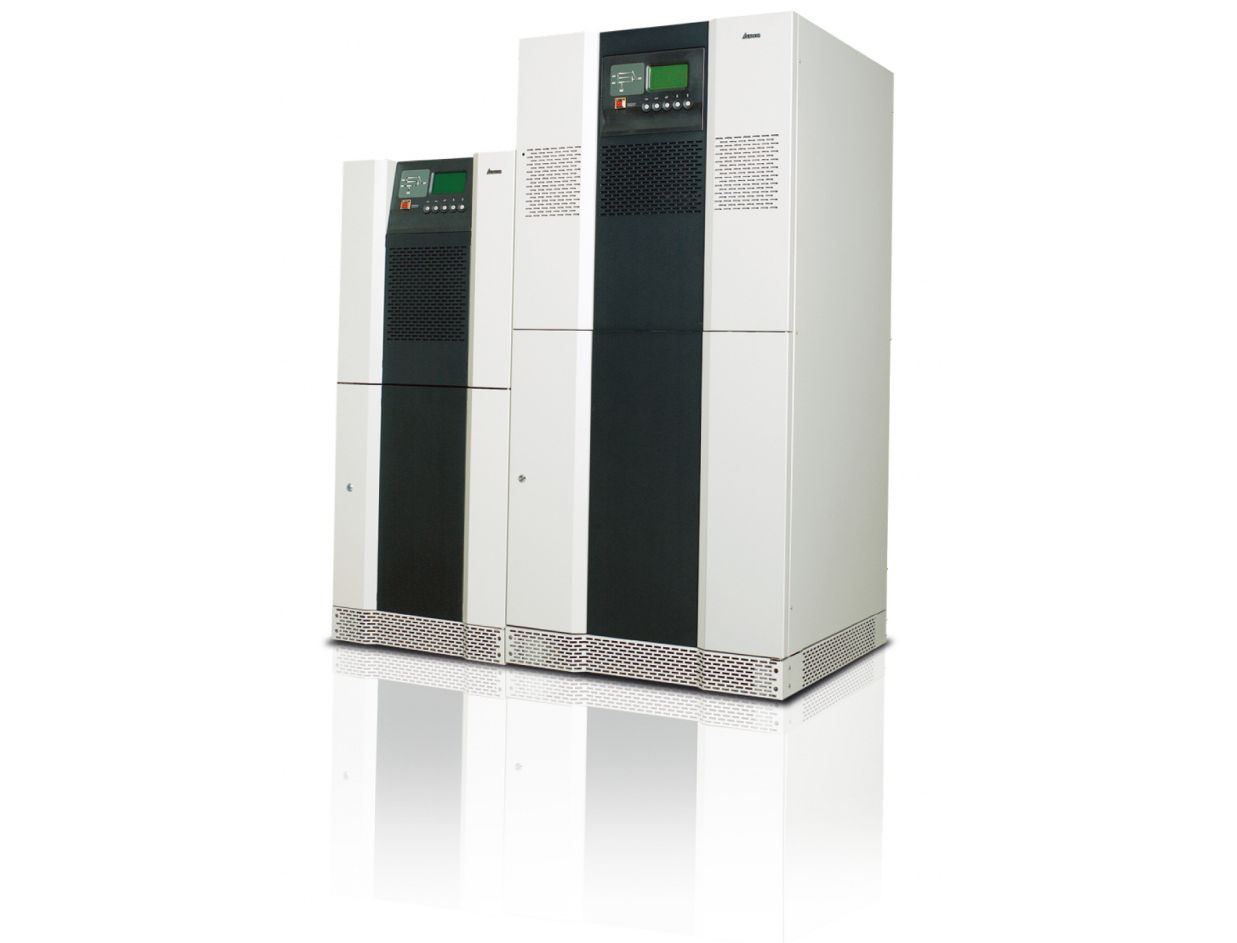

Серия NT 20-500 кВА
Устройства NT-Series - трехфазные ИБП, для различных областей применения. Схема параллельного резервирования N+X гарантирует надежность Вашему бизнесу.
ИБП NT-Series обеспечивают постоянную непрерывную защиту даже в условиях 100% несбалансированной нагрузки. Экономный режим работы ИБП позволяет увеличить КПД на 4-7% и снизить эксплуатационные расходы.
Возможности
• От 20 до 4000 кВА (8 х 500 кВА в параллели).
• Не требует дополнительного оборудования для параллельной работы нескольких ИБП.
• Опциональный 12-пульсный выпрямитель и входной фильтр для снижения гармони¬ческих искажений тока, увеличенный входной коэффициент мощности.
• Резервирование вспомогательного источника питания и схем управления обеспечивают высокую надежность.
• Встроенные механический и электронный байпасы для сервисного обслуживания.
Гибкость
• Многоязычный ЖК дисплей.
• RS232, RS485 и шесть программируемых выходов типа «сухой контакт».
• Совместимость с генераторными установками и 100% несбалансированными нагрузками.
• Батарейные кабинеты увеличенной емкости для увеличения времени резервного электропитания.
Низкие эксплуатационные затраты
• Наращивание мощности параллельным подключением нескольких ИБП в соответствии с ростом Вашего бизнеса. Экономия на этапе начальных инвестиций.
• Широкий диапазон входного напряжения увеличивает срок службы батарей.
• Экономный режим снижает операционные расходы и энергопотребление.
• Конфигурация: несколько ИБП с совместным использованием батарей, позволяют снизить себестоимость.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||||||||||||||||
|
МОДЕЛЬ |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
NT |
||||
|
МОЩНОСТЬ - KVA |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
120 |
160 |
200 |
260 |
320 |
400 |
500 |
||||
|
МОЩНОСТЬ - KW |
16 |
24 |
32 |
40 |
48 |
64 |
80 |
96 |
128 |
160 |
208 |
256 |
320 |
400 |
||||
|
ВХОД |
Напряжение |
В |
380/220, 400/230, 415/240, 480/277, 208/120 (3фазы 4проводчика + заземление) |
|||||||||||||||
|
Диапазон |
% |
± 20 |
||||||||||||||||
|
Нелинейные гармониче |
% |
< 3 (полная нагрузка) |
||||||||||||||||
|
Частота |
Гц |
50 /60 ± 5% |
||||||||||||||||
|
ВЫХОД |
Напряжение |
В |
380/220, 400/230, 415/240, 480/277, 208/120 (3фазы 4проводчика + заземление) |
|||||||||||||||
|
220, 230, 240 (1фаза, 2 проводника + заземление) * |
||||||||||||||||||
|
Суммарный коэффициент |
% |
≤ 3 (при линейной нагрузке) |
||||||||||||||||
|
Регулиро |
% |
± 1 (статическое) |
||||||||||||||||
|
Частота |
Гц |
50/60 |
||||||||||||||||
|
Стабильность |
Гц |
± 0.01 (от встроенного генератора) |
||||||||||||||||
|
Перегрузка |
≤ 110%: 60 минут; 110-125%: 10минут; 126-150%: 1 минута |
|||||||||||||||||
|
ДИСПЛЕЙ |
Светодиод |
Основной вход, Резервный вход, Выпрямитель, Инвертор, Статический переключатель, Статус батареи |
||||||||||||||||
|
LCD |
Уровни напряжений, токов и частота на входе, выходе, байпасе, АКБ, Уровни нагрузки по фазам, Аварийное сообщения. |
|||||||||||||||||
|
ИНТЕРФЕЙС |
Стандартный |
RS232, RS485, SNMP, сухие контакты x 6 |
||||||||||||||||
|
Доп. опции |
Плата SNMP, плата Modbus, плата релейных входов и выходов, блок датчиков окружающей среды, концентратор SNMP + 5 портов, Дистанционная панель |
|||||||||||||||||
|
ПРОЧИЕ |
Параллельное подключение |
до 8 единиц |
||||||||||||||||
|
Аварийное |
Местное и дистанционное |
|||||||||||||||||
|
Статическая память для рабочего журнала |
500 записей |
|||||||||||||||||
|
Старт от батареи |
Да (опция) |
|||||||||||||||||
|
Улучшение входных параметров |
Опционально 12-пульсный выпрямитель или фильтры низших гармоник |
|||||||||||||||||
|
ОБЩИЕ ХАРАКТЕРИ СТИКИ |
КПД |
Эко-режим |
% |
> 97 |
> 97.5 |
|||||||||||||
|
нор маль ный |
% |
90 |
91 |
91 |
91.5 |
91.5 |
92 |
92 |
92.5 |
93 |
||||||||
|
Рабочая |
°C |
0~40 |
||||||||||||||||
|
Относи тельная влажность |
% |
90 (без образования конденсата) |
||||||||||||||||
|
Уровень шума (на расстоянии 1.5м) |
д |
≤ 60 |
≤ 65 |
≤ 68 |
≤ 72 |
≤ 77 |
||||||||||||
|
Разме ры** |
Ш |
мм |
600 |
800 |
1200 |
1600 |
1900 |
|||||||||||
|
Г |
800 |
830 |
830 |
995 |
995 |
|||||||||||||
|
В |
1400 |
1700 |
1700 |
1950 |
1950 |
|||||||||||||
|
Вес*** |
кг |
365 |
365 |
425 |
460 |
506 |
525 |
700 |
745 |
1050 |
1085 |
1680 |
1720 |
1920 |
2400 |
|||
|
* - 220/230/240 только для моделей 20 - 120 kVA |
||||||||||||||||||
|
** - данные для моделей с номинальным напряжением 380/220 Vac. Для моделей с (1) другим номинальным напряжением, (2) 120пульсным выпрямителем или фильтром размеры и вес будут отличаться. |
||||||||||||||||||
|
***- Модель 500 кВА состоит из двух модулей: инвертора (Ш=1100 мм, 1700 кг) и выпрямителя (Ш=800 мм, 700 кг) |
||||||||||||||||||
